電磁加熱器工作原理：電磁加熱是利用電磁感應原理將電能轉換為熱能的能量轉換過程，由整流電路將50/60Hz的交流電壓轉變成直流電壓，再經過功率控制電路將直流電壓轉換成頻率為20～40kHz的高頻電壓，當高速變化的交流電流通過線圈時，線圈會產生高速變化的磁場，磁場內的交變磁力線通過金屬管道時（導磁、導電材料），管壁體內產生無數的小渦流，使輸油管道的管壁本身自行發熱與原油進行熱交換，達到加熱原油的目的。變頻器是高頻電磁加熱器的核心部件，是利用電力半導體器件的通斷作用將工頻電源變換為另頻率的電能控制裝置。目前使用的變頻器主要采用交流—直流—交流方式，先把工頻交流電源通過整流器轉換成直流電源，然后再把直流電源轉換成頻率、電壓均可控制的交流電源供給電動機。變頻器的電路般由整流、中間直流環節、逆變和控制4個部分組成。整流部分為三相橋式不可控整流器，逆變部分為IGBT三相橋式逆變器且輸出為PWM波形，中間直流環節為濾波、直流儲能和緩沖無功功率。

電磁加熱器注意事項：

1、主機要定期除塵，般1個月除次，可用軟毛刷或高壓氣槍除塵，以保證儀器內部良好的通風環境。

2、如使用環境是帶有腐蝕性氣體的地方須噴上緣清漆。或者用其它的緣防腐材料。

3、空氣溫度不能高于50℃。

4、電感量只是應用的其中個參數而已，具體要實測工作頻率和電流，通過增減線圈匝數來匹配功率。

電磁加熱器經常燒壞的幾個原因：

1、與工作環境有關：正常來說電磁加熱控制器工作環境般灰塵較多，灰塵多了之后，對電磁加熱控制主板就非常不利。這就需要我們要定期清理電磁加熱器上灰塵。其次就是室內通風要做好，避免風扇被卡住而起不到主板散熱效果從而使得元器件過熱而燒壞。

2、與工作時長有關：般像家用的電磁爐每天真正工作時間只有幾個小時，而諸如塑料機之類的行業每天天的工作時間平均超過10小時，許多廠家機器的運作時間甚至更長，因此，我們企業在選購時定要看準電磁加熱控制器的質量，購買高質量的電磁加熱控制器，或者合理安排機器運作時間。

3、與電磁加熱線圈有關：電磁加熱圈著水濕了或者破皮以及兩線之間短路等都是會造成電磁加熱控制器燒壞。

4、出現間題不要擅自處理：整流橋堆損壞導致跳閘，從而導致電磁加熱控制器燒壞，因此，在遇到電磁加熱設備在工作時間突然跳閘不要擅自處理，定要聯系我們技術人員來為您解決故障，以避免過度損壞。

普及下電磁加熱器的應用原理，電磁加熱是將380V50Hz交流電變成530VDC-560VDC50HZ直流電，再經過變頻控制技術逆變成5KHZ-30Hz的高頻交流電流，通過電磁加熱感應器與電磁線圈組合轉換為高頻交變磁場，交變磁場的磁力線作用到金屬管道上產生鍋流，從而快速加熱金屬管道。

磁加熱器安裝的要求有什么?

1、電磁加熱器要安裝在不進水或水霧、不潮濕、干凈的工作環境。

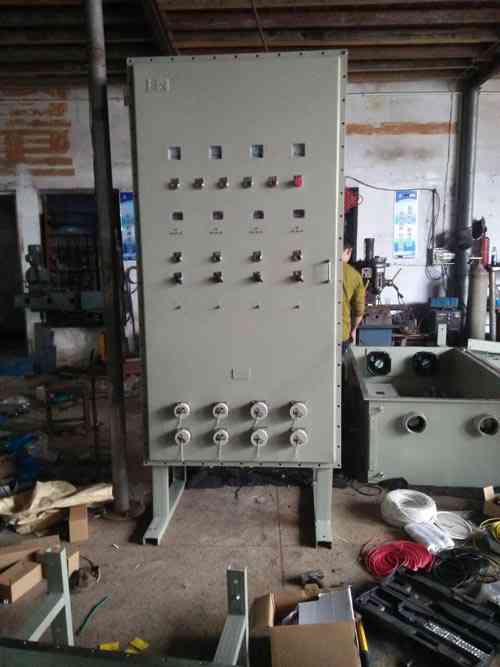

2、電磁加熱器如果安裝在電柜中，定要做好通風，保證設備散熱良好。

3、電磁加熱器的風扇和進風口很容易堆積灰塵，平常需要檢查和清理灰塵，以防風扇燒壞或者進風口處堵塞，防止加熱器過熱導致機器故障。

4、對于功率大的電磁加熱器，380V接線應按4～6A/mm2安裝，零線接大于1mm2就可以。對于220V電磁加熱器，火線和零線同時應按4～6A/mm2安裝，以保證使用安全。

電磁加熱控制器的兩種啟動方式：般電磁加熱器可以有兩種啟動方式，

種是軟啟動方式，另種是硬啟動方法。軟啟動方法是用信號線端接入+號，另端接入號，當接通后功率則輸出，電磁加熱器就正常工作加熱。當斷開信號線后則功率就不輸出，電磁加熱器就停止加熱。這種叫做軟啟動方式，使用軟啟動方式控制電磁加熱器的優勢是控制電磁加熱器方便，可以自由接入或斷開來控制電磁加熱器工作或停止。軟啟動的另外頭接的是溫控器或繼電器，使用溫控器可以利于控制電磁加熱器加熱的溫度，和調節溫度的大小。當個溫區只有組電磁加熱器的時候，軟啟動方法只要要信號線接通+號和號就可以了，當個溫區有兩個電磁加熱器的時候，就要把這兩個控制主板的+號信號線并聯，軟啟動信號線號并聯，當控制+接通的時候功率就輸出，電磁加熱器就會正常加熱工作，當斷開十接通，電磁加熱控制器就停止加熱。

另種啟動方式就是硬啟動方式，就是將+號信線固定。但這種方式不能靈活控制電磁加熱器。相對比于硬啟動方式來說，軟啟動方式更具有優勢，軟啟動電磁加熱器因使用方便，利于控制，所以大多數都是使用軟啟動來控制電磁加熱器的。

使用電磁加熱器時這幾點不可忽視：

1、電磁加熱器主機的安頓環境不能在-20℃以下，高也不能超過50℃，且要枯燥、通風。

2、接入電源前：清楚電器作業需要的總電量和供電變壓器的總容量，不能超過供電的總容量，也盡可能不要去糟蹋。別的要辨明單相220v、三相380v電壓，不能接錯。終要留意的就是，當電網的電壓在規則電壓規模的上下10%起浮時，制止運用大功率電磁加熱設備。

3、變頻電磁加熱器是怕水的，因而、總歸，電磁加熱器不能有水進入，任何狀況下都要防止這狀況，水蒸汽、濕氣過重也不可，電磁加熱線也相同怕水，切忌用濕潤的手去觸摸或是在電磁加熱線上搭曬濕潤的衣物等等。

4、電磁加熱器生產廠家印刷電路板周圍不能有塑料、乙烯基和聚苯乙烯泡沫塑料(抗靜電類型在外)，靜電很可能會損壞這些電路。不要觸摸操控接口板或操控板的IC電路。

5、電磁加熱線外表是石棉原料，怕磨，因而電磁加熱線應防止轟動兇猛的設備，防止磨損的電磁加熱線呈現漏電現象，觸摸接地的金屬物體，用手觸摸這些操控器之前消除身體上的靜電(封閉操控器的電源。并且在觸摸操控器時堅持接地)。

6、任何替換設備、檢修設備環節定要斷電今后才干進行，不要用手或導體觸摸印刷電路板上的元件或導體。

7、任何替換設備、檢修設備環節定要斷電今后才干進行。

電磁加熱器線圈短路，本控制器具有線圈短路檢測功能，通過對IGBT模塊UCE飽合壓降檢測來保護因線圈短路引起的IGBT損壞。本控制器連續三次檢測UCE超過設定值，則會關閉輸出。顯示窗1會顯示“E4”并閃爍，“短路”指示燈會閃爍提示，蜂鳴音每5秒短響4次。解決方法：

1、檢查線圈是是否有漏電、短路或電感量太小。

2、檢測主板與IGBT連線是否開路。

3、檢測D10、D11、D12、D13、ZD1、ZD2、ZD3、ZD4、R29、R26、R27、R28等元件是否開路或變。

4、檢測光耦U1、U2、U3、U4是否損壞。

5、檢測U5第19腳是否為高電平，否則U5已損壞。
